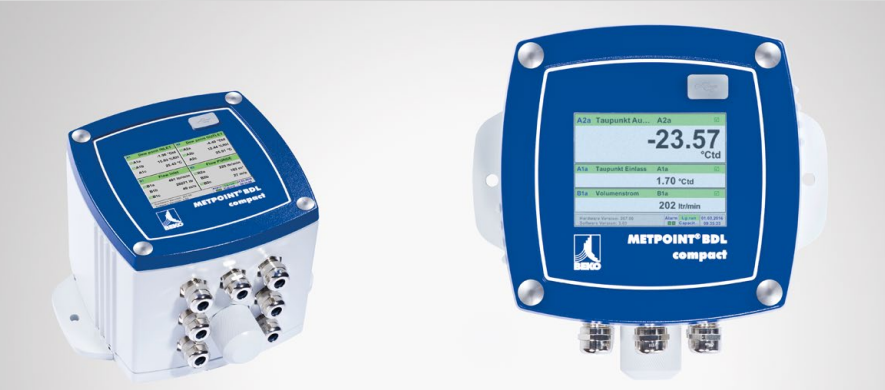

측정 기술 | METPOINT® BDL 콤팩트

체적 흐름, 압력 이슬점, 압력,
유효 유량, 온도 및 잔류 유증기 함량.
모든 매개 변수를 손쉽게 사용할 수 있습니다. METPOINT® BDL 컴팩트

압축 공기를 효율적으로 처리하려면 이슬점, 압력, 흐름 및 온도를 알아야 합니다.

정확한 측정과 종합적인 데이터 분석은 적절한 품질 관리를 위해 필수적이다.

기록을 통해 품질을 가시화합니다.

METPOINT® BDL 콤팩트 데이터 로거는 초과 시 즉각적인 경보를 포함하여 강력한 측정 및 평가 기능을 갖춘 소형 장치입니다.
압축 공기에 대한 모든 주요 품질 매개 변수를 측정하고 숨겨진 비용 동인을 식별하여 시스템의 효율성을 평가할 수 있습니다.
사용자 친화적인 통계 및 차트는 효과적인 품질 및 에너지 관리에 필요한 정보를 제공합니다.

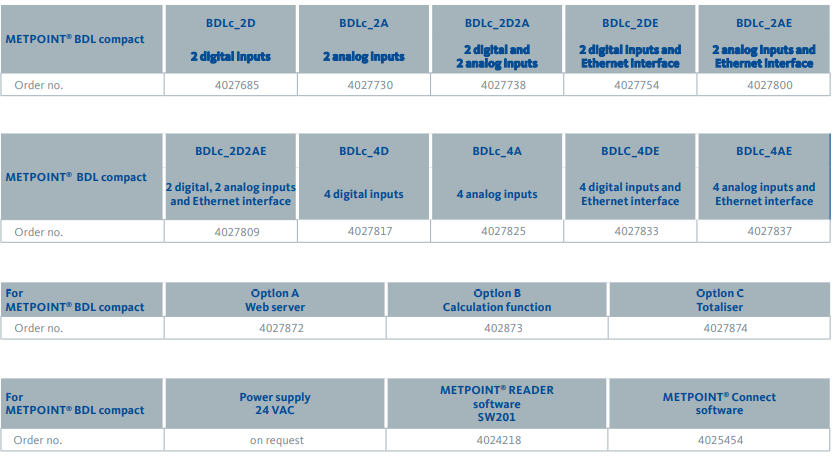

METPOINT® BDL 컴팩트에는 두 개의 센서 입력이 있습니다.
요청 시 두 개의 추가 디지털 또는 아날로그 입력과 함께 사용할 수 있습니다.
파워 미터 또는 압력 센서용. 프로세스의 모든 중요 매개 변수를 화면에 호출하여 필요한 경우 지체 없이 개입할 수 있습니다. 콤팩트 장치는 2GB 데이터 로거를 장착할 수 있으므로, 지속적인 품질 및 효율 개선을 위한 필수 조건인 성능을 시간 경과에 따라 추적할 수 있습니다.

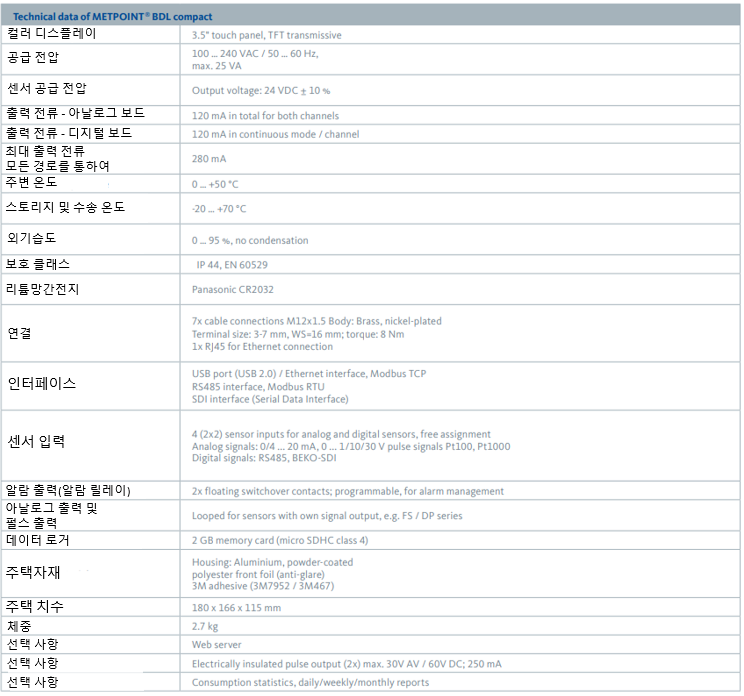

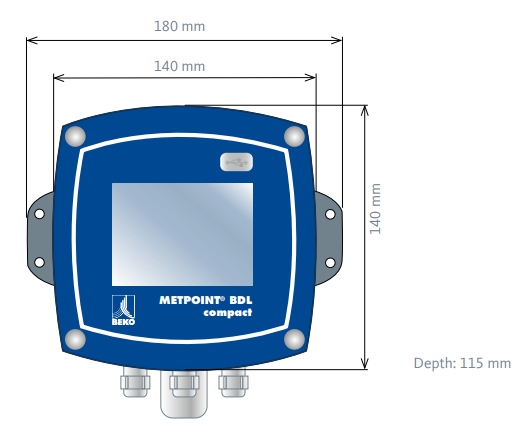

METPOINT® BDL 컴팩트의 원리

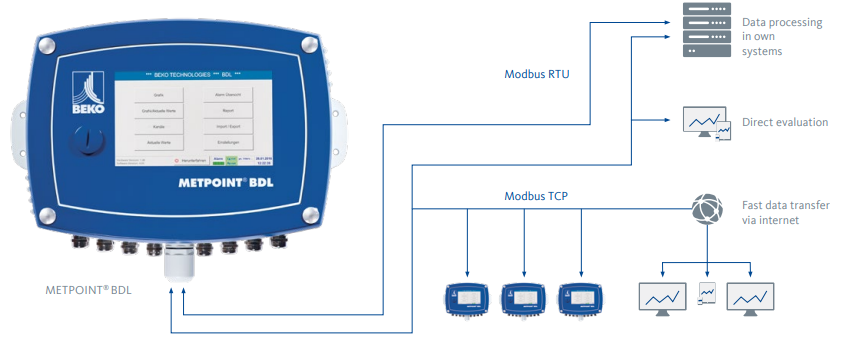

METPOINT® BDL 컴팩트는 압축 공기 및 가스 애플리케이션에서 중요한 파라미터를 기록하기 위한 디스플레이를 갖춘 고급 데이터 로거입니다.
전자 기록 시스템은 애플리케이션과 관련된 모든 수신 신호를 평가합니다.
시간 경과에 따른 공정 성능을 추적할 수 있도록 값이 표시되고 저장됩니다. 모든 측정 및 경보가 보관되며 마스터 제어 시스템으로 전송될 수 있습니다.
디스플레이가 포함된 데이터 로거를 사용하여 다음을 평가할 수 있습니다.

필요한 경우 신속하게 개입할 수 있도록 프로세스를 지정합니다.
최대 12개의 아날로그 및/또는 디지털을 지원합니다. 필요에 따라 쉽게 연결하고 구성할 수 있는 센서. 7인치 컬러 디스플레이
터치 버튼을 사용하면 모든 측정값, 특성 및 초과값이 표시됩니다. 소비 분석과 함께 일일, 주별 또는 월별 비용을 계산할 수 있습니다.

압축 공기를 처리하는 가장 좋은 방법에 대해 질문이 있습니까?

BKT KOREA는 독일 BEKO TECHNOLOGIES GMBH사의 기술력을 바탕으로 모든 유형의 고민 해결을 위한 효율적인 솔루션을 제공합니다.

문의 사항이 있으시면 저희에게 연락 주십시오.
당사의 응축수 처리, 여과, 건조, 측정 및 공정 기술 및 압축공기 설비에 대한 포괄적인 서비스에 대한 많은 Know-How와 경험을 가지고 최적의 해결책을 제안해 드릴 수 있습니다.

* 설비 구현 관련 문의*

   비케이티코리아

   전화 : 031. 438. 0017

   팩스 : 0504. 022. 0017

   C.P : 010. 8667. 9501

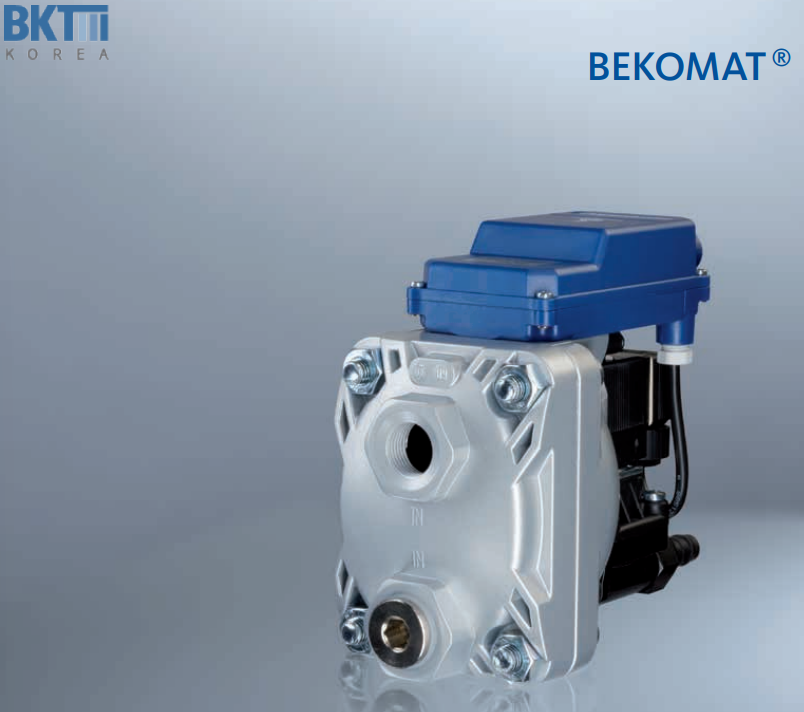

압축 공기 손실이 없는 레벨 제어 응축수 배출장치

경제성
품질의 문제이다.

에너지 절약 및 효율성 향상:
BEKOMAT® 원리

압축 공기 생성 및 처리 중에 각 애플리케이션에 대한 최적의 품질이 달성되어야 합니다.
가장 중요한 목표는 압축 공기의 오염과 습기를 제거하는 것입니다. 압축 공기는 품질로 이어질 수 있습니다.
성능 저하, 고장, 생산 중단 또는 심지어 결함이 있는 제품까지 포함합니다.

압축 공기의 생성 과정에서  필연적으로 발생하는 부산물인 응축수, 이러한 응축수는 압축 공기의 손실이 없이 배출되어야 할 것입니다.

대부분의 경우 이 응축수는 오일을 포함하고 있으며 먼지 입자로 오염되어 있습니다.

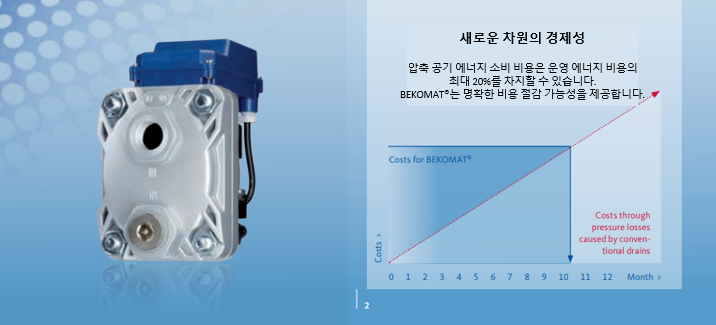

응축수는 또한 전체 압축 공기 네트워크로 분산될 것이다. 시스템 문제 새로운 차원의 경제적 효율 압축 공기 에너지 소비 비용은 운영 에너지 비용의 최대 20%를 차지할 수 있습니다.
BEKOMAT®는 명확한 비용 절감 가능성을 제공합니다.
BEKOMAT®장치를 적용하면 압축공기의 손실없이 자동적으로 응축수를 배출 시킬 수 있어 에너지를 절감하는 데 탁월한 효과를 얻을 수 있습니다.

응축수 발생량은 기후, 온도, 계절, 하루 중 시간 또는 압축기의 용량 활용도에 따라 달라집니다.

지능형 전자 장치는 압축 공기 손실을 방지하고 에너지 입력을 최소화합니다.
이러한 이유로 BEKOMAT®는 일반적인 Time Control 방식의 배출장치에 비해 이미 반년 이내에  손익분기점(ROI)에 도달하는 성과를 거두는 경우가 많습니다.

레벨 제어 응축수 배출:

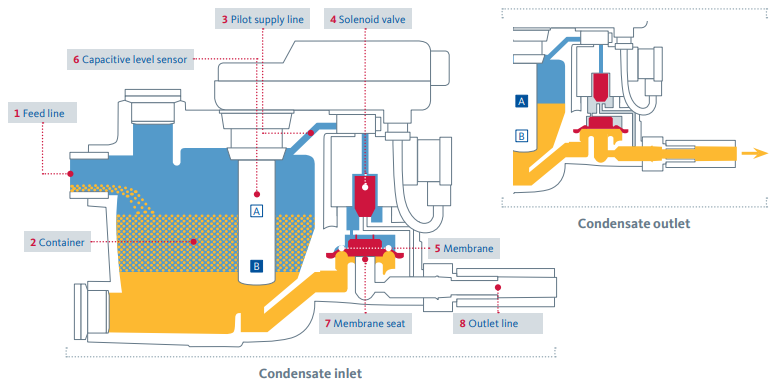

BEKOMAT®의 작동 원리

응축수는 공급 라인(1)을 통해 흘러 용기(2)에 모입니다. 먼저, 밸브는 파일럿 공급 라인(3)과 솔레노이드 밸브(4)를 통해 위의 압력 보상으로 닫힙니다.
막(5)이 영향을 받습니다. 막 위의 큰 표면은 높은 폐쇄력을 초래한다. 멤브레인 시트는 닫힌 상태로 유지되며 누출이 방지됩니다.

용기에 응축수가 가득 차서 용량성 레벨 센서(6)가 최대 지점에서 신호를 보내면 솔레노이드 밸브가 전환되고 멤브레인 위 영역이 환기됩니다. 막 위의 압력 감소의 결과로, 후자는 막 시트(7)에서 들어 올려지고 하우징 내의 과압은 응축수를 출구 라인(8)으로 강제한다.

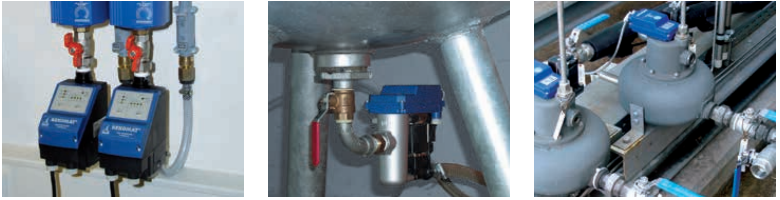

모든 곳에서 사용 중:
BEKOMAT® 유형 및 애플리케이션

응축수는 공격적이거나 오염되거나 오일이 포함될 수 있습니다. BEKOMAT® 제품군은 모든 애플리케이션 사례에 적합한 솔루션을 제공합니다. 모든 모델 변형은 모든 공통 공급 전압에 적응할 수 있습니다.
IP 65 또는 IP 55에 따라 제어 요소 및 제어 자체는 물을 튀기는 것이 불가능합니다.

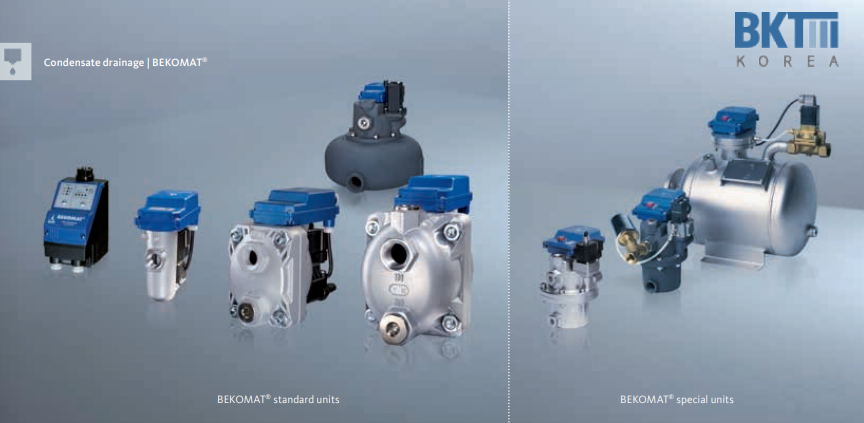

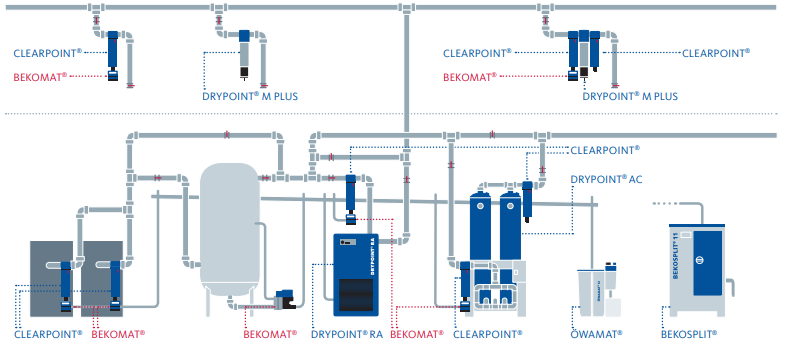

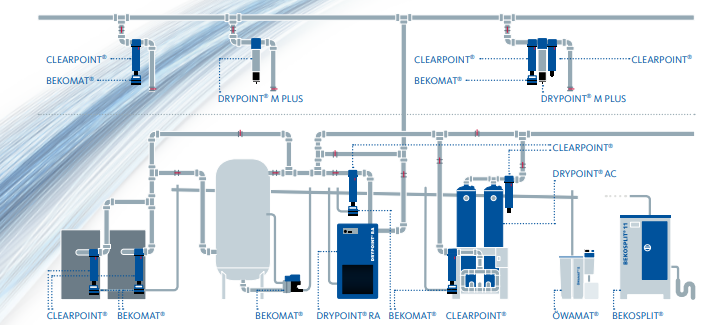

BEKOMAT® standard units BEKOMAT® 12, 13, 14, 16 and 20

압축기
압축기의 애프터쿨러에는 응축수의 약 60%가 축적됩니다.
탱크
응축수의 10% 이상이 탱크에 축적된다.
건조기
냉동 건조기는 응축수의 25%까지 분리한다.
따라서 효과적인 건조는 효과적인 응축수 배수와 함께만 가능합니다.
필터
필터 수명 모니터링을 위해 특별히 개발된 필터 관리 기능이 있는 BEKOMAT® 20 FM은 필터 교체 시점을 자동으로 결정합니다.

BEKOMAT® 특수 장치
BEKOMAT® 3, 6, 8 및 9

다단계 압축기 인터쿨러의 응축수가 다단계 압축기에서 안정적으로 배출되지 않으면 다음 압축기 단계로 흐릅니다.

BEKOMAT® LA/LP는 "낙하 공격", 응축수 축적 및 워터 해머를 통해 손상을 방지합니다.

진공
0.1 ~ 1.8bar(abs.)의 작동 압력에서 진공 또는 무압력 시스템의 응축수 배수에 적합합니다.
위험지역
BEKOMAT® 특수 장치는 점화원을 방지해야 하는 위험 구역(II 2G EEXIB IIB/폭발 등급 IIB, 온도 등급 T4)에서도 적용할 수 있습니다.
허용되는 유체는 에탄, 메탄, 도시가스, 디젤 연료, 에틸렌, 프로판, 연료유 및 압축기 오일입니다.
스테인리스 스틸 버전
특히 강력한 응축수 배수를 위해 BEKOMAT®는 스테인리스 스틸 버전으로도 제공됩니다.

지속 가능성에 대한 이점:
BEKOMAT® 비교

일단 부유 배수관이 누출되기 시작하면, 누출은 연간 700유로 이상이 될 것이다.

압축 공기 손실은 솔레노이드 밸브를 사용할 때도 발생합니다. 솔레노이드 밸브는 밸브를 배출하지 않기 때문입니다.
수요에 따라 시간이 제한된 방식으로 응축한다.
따라서 고가로 생성된 압축 공기는 밸브가 열릴 때 사용되지 않고 환경으로 빠져나갑니다.

불필요한 압축 공기 손실 없음. 특히 추운 계절에 응축량에 적합한 배수

반대로, BEKOMAT®의 전자 레벨 제어는 압축 공기의 손실 없이 배출을 보장합니다.
이를 통해 에너지를 절약할 수 있을 뿐만 아니라, 비용을 절감할 수 있을 뿐만 아니라,

에너지를 생성하는 동안 발생할 수 있는 CO2 배출량도 절약할 수 있습니다.

이는 사용자와 환경 모두에게 윈-윈 상황입니다.

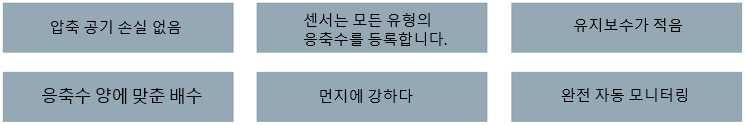

프로세스 안전, 신뢰성 및 효율성: BEKOMAT®의 장점을 한눈에 확인할 수 있습니다.

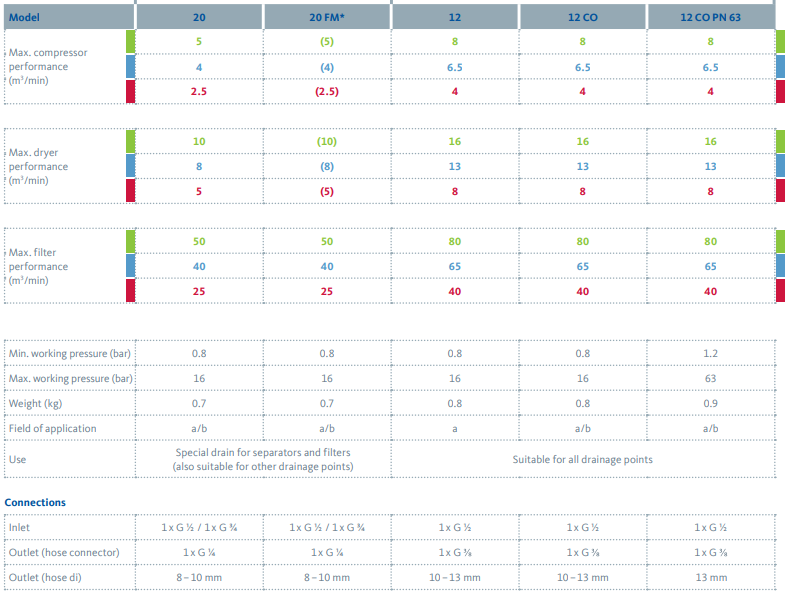

BEKOMAT® 표준 장치 20 | 12

*BEKOMAT® 20 FM 필터 관리 및 무전위 접촉

CO: 하드 코팅 | PN: 16bar 이상의 작동 압력을 위한 설계(PN 63: 최대 63bar) | a: 오일 함유 응축수 | b: 오일이 없고 종종 공격적인 응축수

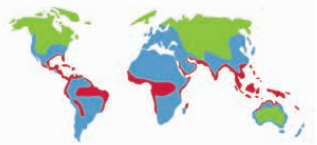

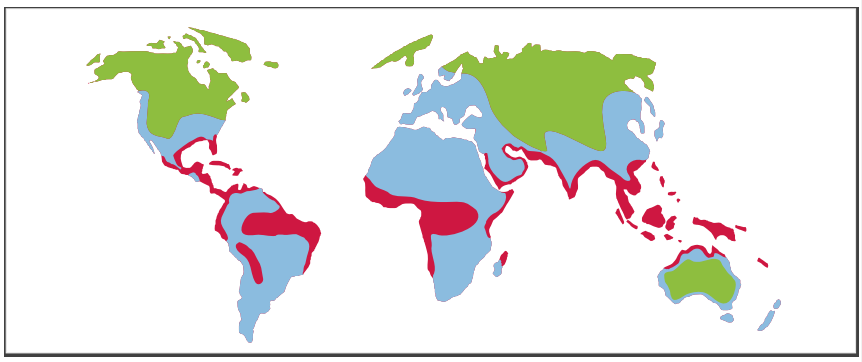

BEKOMAT®는 다음과 같은 세 가지 기후 영역을 사용하여 지역에 맞게 설계되었습니다.

■ 예: 북유럽, 캐나다, 미국 북부, 중앙 아시아
■ 예: 중유럽 및 남유럽, 중앙아메리카
■ 동남아시아 해안 지역, 오세아니아, 아마존, 콩고 지역

온도 범위 : +1 ~ +60 °C | BEKOMAT® 12, 13, 14, 16에서 -25 °C까지 사용 가능
우수한 전문적 관행에 따른 난방 시스템 및 단열재

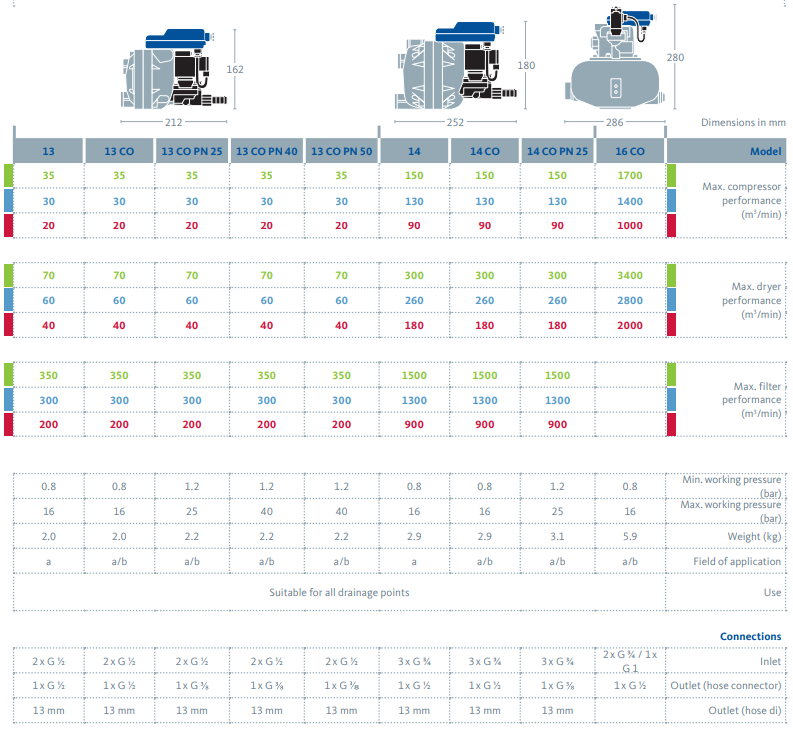

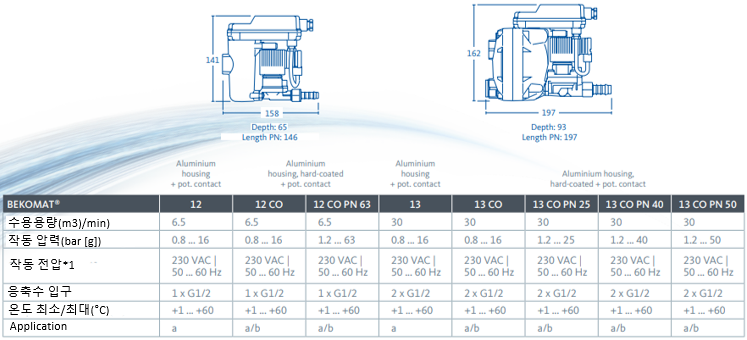

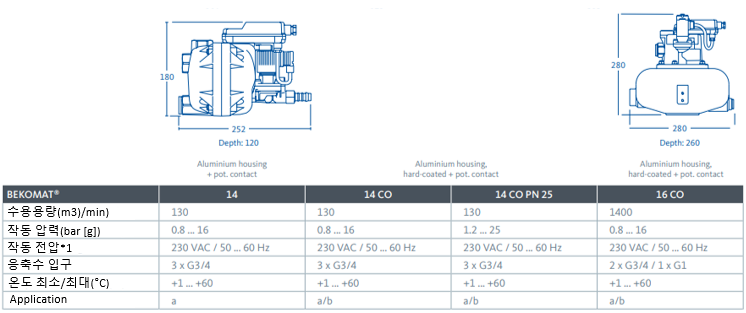

BEKOMAT® 표준 장치 13 | 14 | 16

*BEKOMAT® 20 FM 필터 관리 및 무전위 접촉

CO: 하드 코팅 | PN: 16bar 이상의 작동 압력을 위한 설계(PN 40: 최대 40bar) | a: 오일 함유 응축수 | b: 오일이 없고 종종 공격적인 응축수

시스템을 통한 품질. worldwide

여기 BEKO TECHNOLOGLES에서는 전 세계적으로 압축 공기 및 압축 가스 품질을 최적화하기 위한 제품 및 시스템을 개발, 제조 및 판매합니다.

압축 공기 및 가스의 생성에서 여과 및 건조에 이르기까지와 입증된 응축수 기술에서 품질 관리 기구 및 측정에 이르기까지,

그리고 간단한 압축 공기 응용에서 정교한 공정 기술에 이르기까지

1982년에 설립된 이래로 BEKO Technologies는 압축 공기 기술의 주요 추진력이었습니다.
우리의 선구적인 아이디어는 이 분야의 발전에 중요한 역할을 해왔습니다.
이러한 전문 지식과 개인적인 노력 덕분에, BEKO TECHNORGES는 선구적인 기술, 제품 및 서비스를 대표합니다.

* 설비 구현 관련 문의*

   비케이티코리아

   전화 : 031. 438. 0017

   팩스 : 0504. 022. 0017

   C.P : 010. 8667. 9501

최고의 공기 손실 제로
세계의 응축수 배수구

• 압축 공기 손실 제로
• 에너지 절약 이점
• 고효율
   기술
• 지속가능성 및
   탄소 중립
• 탁월한 신뢰성
• 설치가 간편하고
   유지
• 자동화된 운영 및
   모니터링
• 연중무휴 24시간 연속 작동

지난 40년 동안 BEKO Technologies는 압축 공기 및 응축수 처리를 위한

고품질, 신뢰성 및 효율적인 장비를 개발, 제조 및 판매해 왔습니다.
우리의 매우 효율적인 기술과 에너지 절약 개념으로, 우리는 항상 탄소 중립을 위한 노력에 기여한다.

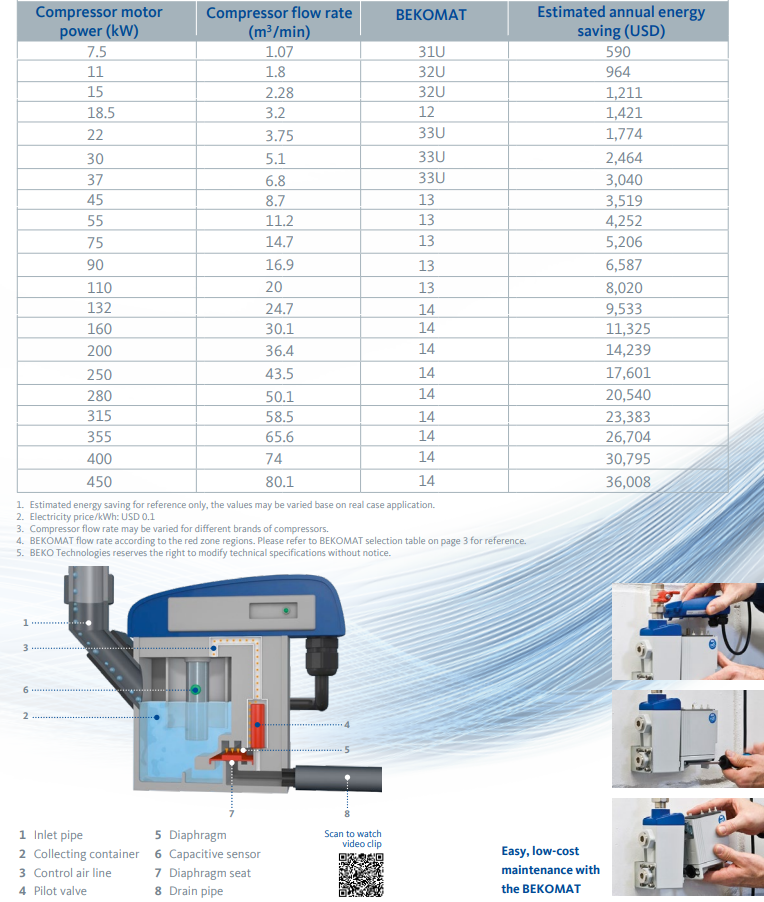

                                   컴프레서 전력              컴프레서 유량                                  연간 예상 에너지 절약량(USD)

   1. 참고용으로만 추정된 에너지 절약량, 값은 실제 사례에 따라 달라질 수 있습니다.
   2. 전기요금/kWh: USD 0.1
   3. 압축기 유량은 각 브랜드의 압축기에 따라 달라질 수 있습니다.

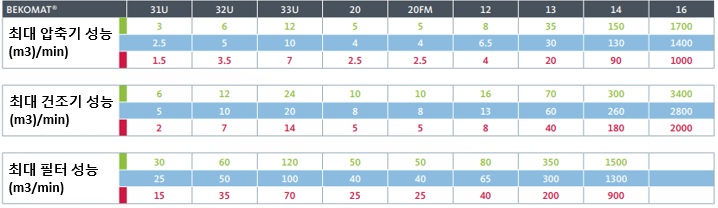

   4. 레드존 영역에 따른 BEKOMAT 유량 참고를 위해 3페이지의 BEKOMAT 선택 표를 참조하십시오.
   5. BEKO Technologies는 사전 통보 없이 기술 사양을 수정할 권리를 보유합니다.

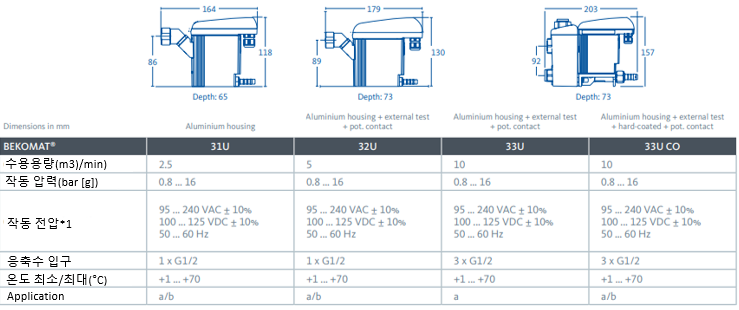

BEKOMAT ®: 전 세계 사용 사양

  동남아시아 지역의 레드존 데이터를 참조하세요. ■

모든 BEKOMAT® 유형은 미국 버전(NPT 스레드)에서도 사용할 수 있습니다.

*1 작동 전압 변종에서 옵션으로 사용 가능: 24... 48VAC ± 10% / 50... 60Hz | 18... 72VDC ± 10% / 50... 60Hz*2 선택적으로             200VAC/115VAC/100VAC/24VAC/24VDC 및/또는 외부 테스트 기능과 함께 사용할 수 있습니다.

a: 기름으로 오염된 응축액/ b: 기름이 없고 종종 공격적인 응축액

* 설비 구현 관련 문의*

   비케이티코리아

   전화 : 031. 438. 0017

   팩스 : 0504. 022. 0017

   C.P : 010. 8667. 9501

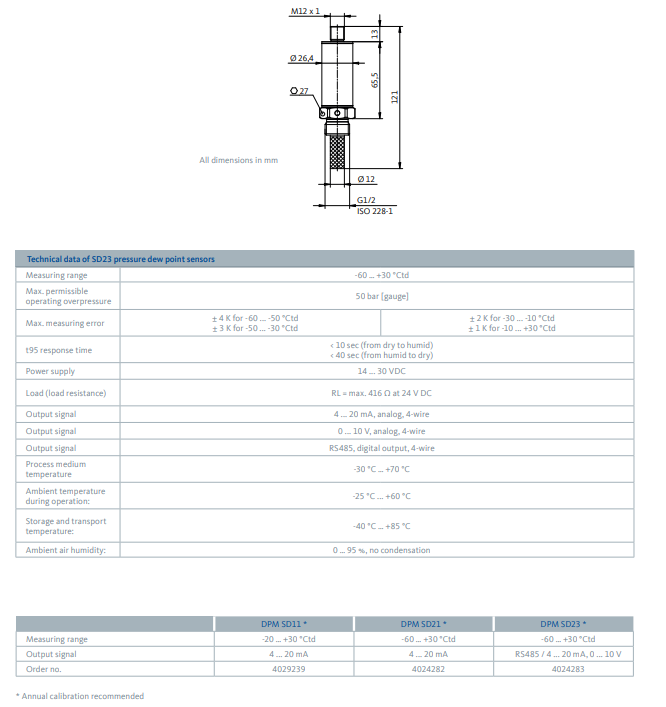

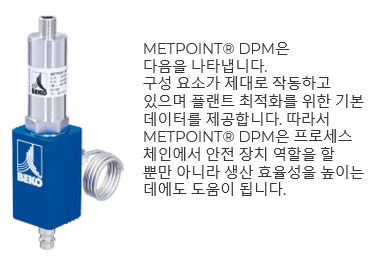

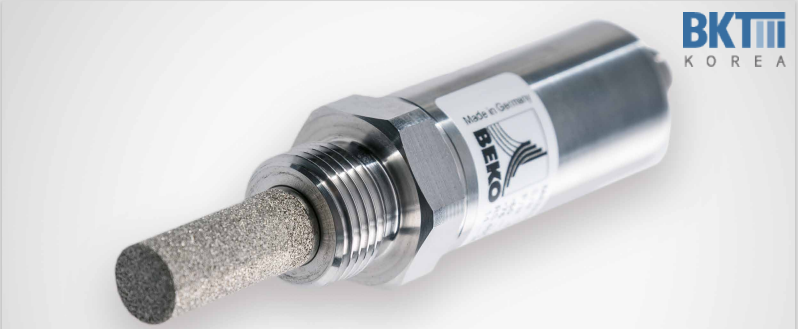

측정 기술 | METPOINT® DPM

METPOINT® DPM: 센서 기술
정밀 압력 이슬점 측정

BEKO Technologies의 센서 기술을 통해 압축 공기 시스템의 중요한 제어 지점에서 모든 관련 파라미터를 정확하게 측정할 수 있습니다.
이 정보는 에너지와 비용을 절약하면서 압축 공기의 품질을 개선하고자 하는 운영자에게 필수적입니다.

생산 공정에서 고품질 건조 압축 공기를 사용합니까? 이는 일반적으로 매우 높은 위생 기준을 유지해야 하며

압축 공기가 제품과 직접 접촉할 수 있는산업에서 해당됩니다. METPOINT® DPM 고정 압력 이슬점 송신기는 압축 공기 및 기술 가스,

즉 온도, 상대 습도 및 이슬점(-60°Ctd까지)에 대한 가장 중요한 매개 변수를 측정합니다.

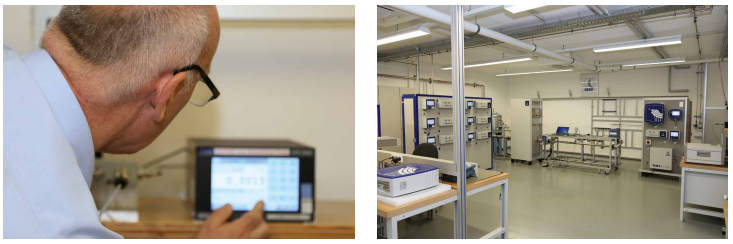

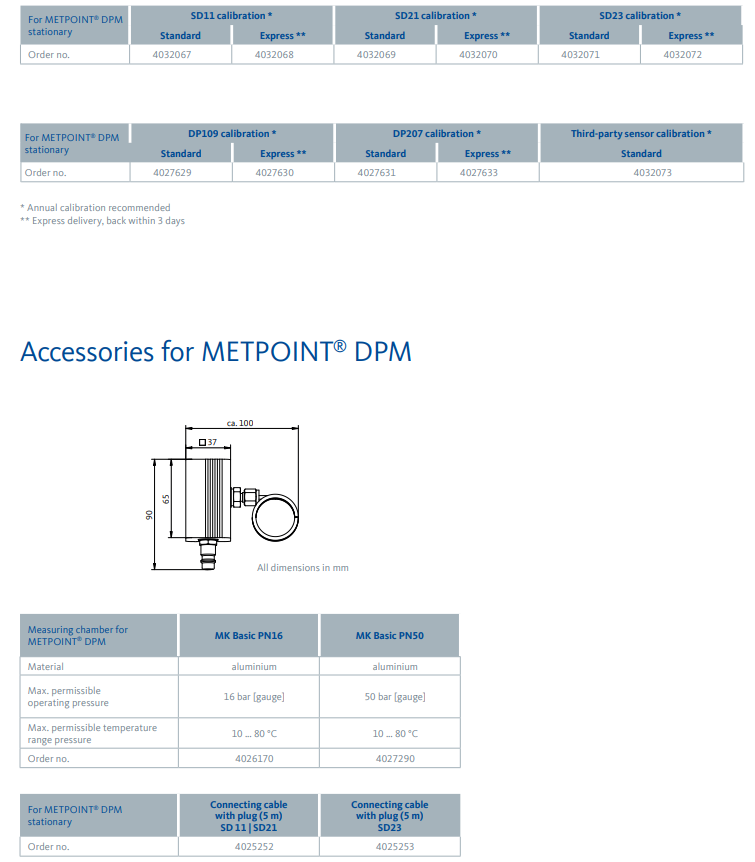

METPOINT® DPM을 위한 보정 서비스

변환기 및 송신기는 기계적 응력과 온도 변동에 노출됩니다.
결과적으로 센서의 측정 정확도가 표류하게 되고, 이는 결과를 신뢰할 수 없게 되어 생산 및 제품 품질을

더 이상 제대로 모니터링하지 못할 수 있다는 것을 의미합니다.
BEKO Technologies는 볼륨 흐름 센서, 이슬점 송신기 및 압력 변환기를 위한 다양한 보정 서비스를 고객에게 제공합니다.  모든 장치가 보정됩니다.

개발된 맞춤 보정 프로세스에서 BEKO TECHNOLOGIES에 이어 ISO 교정이 실시됩니다. ISO 교정은 외부에서 제공된

시험편과 인증된 기준 장치로 수행한 기준 측정을 기반으로 합니다. 모든 기준 장치는 국가 표준으로 거슬러 올라갈 수 있습니다.
관련 절차 및 방법은 DIN EN ISO 9001 품질 표준의 요구 사항을 충족합니다.

압축 공기를 처리하는 가장 좋은 방법에 대해 질문이 있습니까?

BKT KOREA는 독일 BEKO TECHNOLOGIES GMBH사의 기술력을 바탕으로 모든 유형의 고민 해결을 위한 효율적인 솔루션을 제공합니다.

문의 사항이 있으시면 저희에게 연락 주십시오.
당사의 응축수 처리, 여과, 건조, 측정 및 공정 기술 및 압축공기 설비에 대한 포괄적인 서비스에 대한 많은 Know-How와 경험을 가지고 최적의 해결책을 제안해 드릴 수 있습니다.

* 설비 구현 관련 문의*

   비케이티코리아

   전화 : 031. 438. 0017

   팩스 : 0504. 022. 0017

   C.P : 010. 8667. 9501

응축수

공기압축기를 가동하는 과정에서 필연적으로 발생할 수 밖에 없는 부산물인 응축수는 윤활유 및 부유먼지 등으로 인해 오염된 폐수 상태이거나 혹은 약한 산성을 띄는 상태입니다.

이러한 응축수의 배출에 관한 국내 법규를 살펴 보고자 합니다.

 국내에서 응축수 배출과 관련하여 적용하는 대표적인 법률이 바로 '수질 및 수생태계 보전에 관한 법률'입니다.

이 법률은 최신 개정 년도가 2014년이고 현재까지 계속 적용되는 규정이니 환경/공무 관련 업무 종사자 분들은 물론 압축공기 설비 운영 및 유지관리업 종사자들 또한 알고 있어야 할 필수 요소라 할 수 있을 것입니다.

 대체적으로 응축수에서 문제가 되는 요소는 NH(노말 헥산)과 pH(산성도)이며, 그 외의 성분들은 대체적으로 배출 규정치 이내 함유하고 있기 때문에 무시해도 되는 수준이 대부분입니다.

  또한 pH(산성도)는 NH의 수치가 낮아지면 자연적으로 중화 되므로 응축수의 처리에 있어 핵심이 되는 요소가 바로 NH의 수치를 낮추는 것이라 할 수 있을 것입니다.  여기서 NH 수치를 낮추기 위한 장치들이 바로 유수분리기 또는 에멀전 분해장치 (필터방식/약품방식)이며, 이러한 장치에 관한 사항은 저희 게시판의 관련 자료를 참조하여 주시기 바랍니다.

  요약하자면,  "응축수 정화 = 유분의 제거 = NH 수치 감소"라 해도 무방하다 할 수 있으며,  이러한 NH의 함유량에 대하여 국내 관련 규정에서는 청정지역( 1mg/L이하 )을 제외한 지역 구분에 관계없이 5mg/L이하로 규정하고 있습니다.

 우리의 소중한 자연과 생태계 보전을 위하여 보이지 않는 곳 그리고 사소하다고 생각할 수 있는 곳부터 실천하고 행동하는 우리가 될 수 있길 희망합니다.

참고 자료 :    수질 및 수생태계 보전에 관한 법률(2014_03_24), 배출 허용 기준(제32조, 34조) 및 처벌 규정 요약

#비케이티코리아 #BKT_KOREA #BEKO #유수분리기 #전자트랩 #BEKOMAT #OWAMAT #유량_노점측정 #압축공기설비_진단_분석 #응축수_배출기준 #수질 및 수생태계 보전에 관한 법률

완벽한 응축수 처리 방안 | BEKOSPLIT® 11 | 12 | 13 | 14S | 15 | 16

완벽한 응축수의 처리를 원하신다면,  BEKOSPLIT®은 국내 관련 법규에 적합한 수준 이하(5 ppm)로 응축수를 처리합니다.

응축수는 물리적인 힘(비중)과 거름방식 만으로 분리될 수 없는 경우가 대부분입니다.
이 때는 친환경적인 천연 계면활성제 등을 이용한 화학적으로 분해를 하는 작업이 필요합니다.

BEKOSPLIT®는 폐유성분으로 오염된 응축수를 처리해야 하는 기업을 위한 신뢰할 수 있는 현장 처리 솔루션입니다.
이 과정은 물에 용해되지 않는 기름과 고형물과 같은 유기 화합물로 오염된 응축수를 처리하기 위해 특별한 친환경적인 천연 계면활성제를 사용합니다.

BEKOSPLIT®는 DIBT(Deutches Institut für Bautchnik)에서 형식 승인을 받았습니다.

국내 관련 법규에서는 배출수에 대하여 엄격하게 규정(NH : 5.0 ppm 미만)하고 있으며, 이러한 법규에 따라 응축수는 안전하게 처리 후 방류되어야 합니다.
BEKOSPLIT®는 응축수가 발생하는 지점에서 안전하고 비용 효율적인 방식으로 응축수를 처리할 수 있도록 하기 때문에 경제적이고 친환경적입 장치입니다.

BEKOSPLIT® 소모품

반응 분리약품(친환경적인 천연 계면활성제)와 필터백

압축 공기를 처리하는 가장 좋은 방법에 대해 질문이 있습니까?

BKT KOREA는 독일 BEKO TECHNOLOGIES GMBH사의 기술력을 바탕으로 모든 유형의 고민 해결을 위한 효율적인 솔루션을 제공합니다.

문의 사항이 있으시면 저희에게 연락 주십시오.
당사의 응축수 처리, 여과, 건조, 측정 및 공정 기술 및 압축공기 설비에 대한 포괄적인 서비스에 대한 많은 Know-How와 경험을 가지고 최적의 해결책을 제안해 드릴 수 있습니다.

* 설비 구현 관련 문의*

   비케이티코리아

   전화 : 031. 438. 0017

   팩스 : 0504. 022. 0017

   C.P : 010. 8667. 9501

#비케이티코리아 #BKT_KOREA #BEKO #유수분리기 #전자트랩 #BEKOMAT #OWAMAT #유량_노점측정 #압축공기설비_진단_분석

CLEARPOINT® 고압 필터

CLEARPOINT® 고압 필터 100~500bar:
혹독한 환경에 적합하도록 설계됨

압력이 증가함에 따라, 활용된 장치에 대한 요구사항도 증가한다.
특히 견고한 하우징과 최대 120°C의 높은 온도 저항으로 구성됩니다.
CLEARPOINT® 고압 필터는 고체 물질 오염, 에어로졸, 유증기 및 냄새를 안정적으로

분리할 수 있는 다양한 기술적, 경제적 이점을 제공합니다.

모든 디테일의 품질
High의 하우징, 필터 요소 캡 및 서포트 실린더 압력 필터는 다음과 같은 이유로 스테인레스강으로 제조됩니다.

이를 통해 부식을 방지하고 매우 긴 사용 수명을 보장할 수 있습니다.

CLEARPOINT® 고압 필터는 압력 단계 100, 350 및 500bar에 사용할 수 있으며 수동 배출 차단 및

디퍼렌셜 압력계를 포함한 옵션입니다.

모든 요구사항에 적합한 솔루션
CLEARPOINT® 고압 필터(100~500bar)는 다양한 여과 정도를 사용할 수 있습니다.

› 성능 스펙트럼:
40 ~ 4,020 m3/h
› 모든 금속 구성 요소
표준 스테인리스강
› 경제적 요소의 결정
선택적 차동 압력계에 의한 교환
› 제한된 요소 교환도 가능합니다.
공간적 조건
› 하우징 나사 보호
클램핑 나사를 통한 연결
› 단순 필터 요소 교환
후크 렌치를 사용
› 추적 가능성을 위한 포괄적이고 완전한 문서

CLEARPOINT® 고압 필터 100~500bar:

.

보정 계수 100bar [g] | 350bar [g] | 500bar [g]

CLEARPOINT® 고압 필터 100 ~500bar:

압축 공기를 처리하는 가장 좋은 방법에 대해 질문이 있습니까?

BKT KOREA는 독일 BEKO TECHNOLOGIES GMBH사의 기술력을 바탕으로 모든 유형의 고민 해결을 위한 효율적인 솔루션을 제공합니다.

문의 사항이 있으시면 저희에게 연락 주십시오.
당사의 응축수 처리, 여과, 건조, 측정 및 공정 기술 및 압축공기 설비에 대한 포괄적인 서비스에 대한 많은 Know-How와 경험을 가지고 최적의 해결책을 제안해 드릴 수 있습니다.

* 설비 구현 관련 문의*

   비케이티코리아

   전화 : 031. 438. 0017

   팩스 : 0504. 022. 0017

   C.P : 010. 8667. 9501

측정 기술 | METPOINT® OCV 컴팩트

METPOINT® OCV 컴팩트:
지속적인 유증기 측정으로 공정 안전성 향상

오일은 압축 공기 처리 시 종종 과소평가되는 위험입니다.
오일은 압축 공기 시스템의 여러 곳에서 유증기 또는 에어로졸 형태로 발생하며 상당한 품질 문제를 초래할 수 있습니다.

METPOINT® OCV 콤팩트를 사용하면 압축된 공기의 잔류 유증기 함량을 영구적으로 점검할 수 있으며, 또한 규정된 표준을 정확하게 충족할 수 있습니다. 따라서 고객의 신뢰를 책임지고 충족시킵니다.

혁신적인 기술을 통한 신뢰성 있는 측정

METPOINT® OCV 콤팩트는 압축 공기 응용 분야에서 탄화수소 증기와 가스를 측정하기 위해 특별히 개발되었습니다.
검출 수위는 잔류유 함량의 1000분의 1 mg/m³ 정도로 낮으며, 지속적인 운전 중에 지속적으로 실행된다.
짧은 측정 간격은 가장 작은 편차라도 빠르고 안정적으로 표시할 수 있도록 합니다.

압축 공기 품질 문서화 및 문제 식별
측정 데이터는 압축 공기 품질을 문서화하고 오염원을 식별하는 데 사용할 수 있습니다.
정확한 측정을 위해 평가될 값은 온도와 압력에 대해 보정됩니다.
따라서 ISO 8573의 요건이 충족된다.

기준으로서의 정밀도: METPOINT® OCV 콤팩트 내 유증기 측정의 작동 원리

감압기 1에 의해 METPOINT®OCV 콤팩트의 작동 압력으로 감소된 압축 공기는 두 개의 부분 흐름으로 나뉜다.

한 부분은 측정 셀의 방향으로 직접 흐른다.

그 다른 부분은 열띤 purifier,으로 흘러간다.

촉매 분해 프로세스가 모든 탄화수소를 물(H2O)과 이산화탄소(CO2)로 변환합니다.

이제 탄화수소를 정제된 공기는 측정 셀 3의 기준 가스로 사용할 수 있습니다.

그러면 접착 가능성이 있는 탄화수소의 측정실이 정화되고 광이온화 검출기(PID)가 기준 가스를 기준으로 새로운 0 값을 결정합니다.

1 OCV 작동 조건에 맞게 설정된 통합 압력 제한 장치가 있는 가스 입구
2 현재 압축공기 시료와 정화조로부터의 기준가스 간 교환용 밸브
3 온도 및 압력 센서로 모니터링되는 측정 셀
4 광이온화 검출기 PID(UV 램프 및 검출기)
5 소음기가 있는 가스 배출구

밸브 2는 두 부분 흐름을 번갈아 측정 챔버로 유도합니다.
센서는 여기서 압력 및 온도를 모니터링합니다.
3. 그 후 고감도 광이온화 검출기(PID) 4는 각각의 유증기 함량을 결정한다.
측정된 공기는 소음기 5가 있는 노즐을 통해 주변 공기로 측정 챔버를 빠져나갑니다.
청정기와 측정실을 통한 압축 공기 흐름은 1.2 표준 리터/분(1bar(a), 20°C)입니다.

광이온화 검출기(PID)의 작동 원리

광이온화 검출기(PID)는 공기 흐름을 자외선에 노출시켜 탄화수소 함량을 측정합니다.
자외선은 빔을 통과하는 탄화수소 분자를 이온화시켜 전도성을 갖게 한다.
이 이온화 흐름은 정밀하게 측정되어 디스플레이에 표시됩니다.

PID에 장착된 UV 램프는 변화에 빠르게 반응할 수 있으며, 예를 들어 오일 부하가 더 높은 경우에도 항상 다시 작동할 준비가 되어 있습니다.
필터 천공으로 수년간 사용되어 온 이 측정 기술은 신뢰할 수 있는 측정을 보장합니다.

정화기를 통한 내부 기준 가스 발생

METPOINT® OCV 컴팩트의 장점 개요

다중점 보정
모든 METPOINT® OCV 콤팩트는 공장 내 10개 지점에서 보정되며 각 인증서는 장치에 동봉되어 있습니다. 보정 중에 오일을 나타내는 기준 가스는 보정된 가스 믹서를 통해 정의된 농도로 METPOINT® OCV 콤팩트 내로 라우팅됩니다. 이 장치는 가스 믹서의 디스플레이와 METPOINT® OCV 컴팩트 디스플레이 간의 대상/수치 비교를 사용하여 보정됩니다. 높은 재현성과 측정 정확도를 보장하기 위해 제조업체에서 유지보수를 수행하는 것이 좋습니다. 일 년에 한 번 인증된 기준 가스로 재보정을 동시에 수행해야 합니다. 따라서 수년 동안 METPOINT® OCV 콤팩트의 완벽한 기능을 보장받을 수 있으며, 항상 측정된 유증기 값에 의존할 수 있습니다.

간편하고 안전한 작동
METPOINT® OCV 콤팩트는 현재 측정 값(mg/m³의 오일 증기), ISO 8573 오일 등급 및 측정 시스템 상태에 대한 정보를 제공합니다.
또한 측정 셀과 정화기의 상태가 시각적으로 표시됩니다. 따라서 항상 측정값, 오일 등급, 시스템 상태에 대한 개요를 파악하고 압축 공기가 정상임을 즉시 알 수 있습니다.

의사소통
METPOINT® OCV 컴팩트에는 데이터 및 경보 메시지를 중앙 제어 센터로 전송하는 다양한 인터페이스가 장착되어 있습니다. 아날로그(4-20mA) 또는 ModBus RTURS485가 가능한 통신 방법입니다.
따라서 원격 제어 센터에서 유증기 측정을 제어하기 위해 신뢰할 수 있는 데이터 전송에 필요한 유연성을 확보할 수 있습니다. 또한 METPOINT® OCV 콤팩트에는 통합된 알람 접점이 있습니다.

일반적인 소스
압축 공기 중의 기름에 대한?

기본적으로 오일이 없는 경우에도
압축 공기가 생성되고 오일 캔
압축 공기계에 들어가다.

오염의 가능한 원인은 다음과 같습니다.
› 환경 및 주변 공기
› 밸브 및 피팅
› 파이프

오일이 압축 공기에서 발생할 수 있습니다.
액체형태의 시스템 뿐만 아니라
또한 에어로졸 또는 더 미세하게.
유증기가 되다 이러한 이유로,
BEKO Technologies는 측정 기술뿐만 아니라 까다로운 애플리케이션을 위한 맞춤형 솔루션을 제공합니다.

METPOINT® OCV 콤팩트 및 오일 프리 압축 공기용 중앙 요소의 설치 예

ISO8573-1에 따라 측정 값 정의

 METPOINT® OCV 소형 범위 0.01에서 2.5mg/m³을 위해 설계되었다.

ISO 8573에 따라 각 등급에 대해 다음과 같은 제한이 정의되어 있습니다.

작동 압력 구성
METPOINT® OCV 콤팩트는 압축 공기 시스템의 요구 사항에 따라 광범위한 작동 압력 범위(3...50bar)로 조정할 수 있습니다.
감압기는 작동 조건이 자주 변경되더라도 현지 요구사항에 따라 시스템을 조정하고 애플리케이션에 대한 유연성을 제공할 수 있습니다.

신속측정
다른 기술과 비교하여, 이 경우에 사용되는 광이온화 검출기(PID)는 압축 공기 중 오일 함량의 가장 작은 변화에 빠르게 반응합니다.
차이를 표시하고 알람을 최단 시간 내에 트리거할 수 있습니다. 이는 압축 공기를 사용하는 사용자로서 항상 원하는 압축 공기의 품질에 의존할 수 있도록 요구하는 투명성과 안전성입니다.

METPOINT® OCV 컴팩트용 옵션 장비

축 공기 시스템 요구 사항에 따라 OCV 콤팩트에는 서로 다른 측정 섹션 DN20-80(1/2인치 – 11/2인치)과 고객별 DN80-xx(3인치부터)에 대한

샘플링 프로브를 장착할 수 있습니다. 시스템의 현지 상황에 맞게 6 x 1 mm(나사 피팅 포함)의 스테인리스강 파이프 구조를 제공할 수도 있습니다.
2. 압력이 최대 50bar(g)인 애플리케이션의 경우 작동 압력을 OCV 콤팩트 3에 허용되는 압력으로 줄이기 위해 압력계가 있는 감압기를 부속품으로

사용할 수 있습니다.

2막으로 더욱 뛰어난 성능 – METPOINT® OCV 컴팩트 및 BDL 컴팩트

데이터 로깅 Visualising
품질 – 기록되는 것이 볼 수 있다. 우리의 데이터 로거 명확한 통계와 그래프로 프로세스 데이터 해석된다.
따라서 측정된 값을 간단하고 실시간으로 이해하고 필요한 경우 즉시 조치를 취할 수 있습니다. 모든 장소, 항상부터.

보이지 않는 것을 보이게 하는 것
› 중앙 신호 처리 장치:
하나의 장치로 모니터링 완료
› 기존 솔루션과 통합할 수 있는 독립 솔루션
언제든지 장착 및 확장할 수 있는 시스템
› 전 세계 및 시스템 간 완벽한 네트워크 연결 데이터 전송

귀사의 유증기 측정을 위한 모바일 솔루션: METPOINT® MCA

휠의 BDL 데이터 로거와 결합된 METPOINT® OCV 컴팩트

당사의 모바일 측정 및 분석 유닛 METPOINT® MCA를 통해 전체 압축 공기 시스템에서 유증기를 점검하고 보다 집중적인 치료가 필요한 곳을 확인하십시오. 요구사항에 따라 다양한 장비 버전을 사용할 수 있습니다.

› 잔류 성분을 감시하기 위해› 센서 시스템이다.
› 터치 디스플레이가 장착› 내장된network-capable 데이터 로거다.
› 선택적으로 통합된 입자 측정기와 함께 특정의 측정을 위하여 이용할 수 있다.
압축 공기 공급 특히 종합적인 분석을 위한 추가적인 체적 유량 측정 장치,dewpoint 센서 압력 센서와 온도 감지기가 마감과 크기

압축 공기를 처리하는 가장 좋은 방법에 대해 질문이 있습니까?

BKT KOREA는 독일 BEKO TECHNOLOGIES GMBH사의 기술력을 바탕으로 모든 유형의 고민 해결을 위한 효율적인 솔루션을 제공합니다.

문의 사항이 있으시면 저희에게 연락 주십시오.
당사의 응축수 처리, 여과, 건조, 측정 및 공정 기술 및 압축공기 설비에 대한 포괄적인 서비스에 대한 많은 Know-How와 경험을 가지고 최적의 해결책을 제안해 드릴 수 있습니다.

* 설비 구현 관련 문의*

   비케이티코리아

   전화 : 031. 438. 0017

   팩스 : 0504. 022. 0017

   C.P : 010. 8667. 9501

KS B ISO 8573-1 : 2003 압축공기 - 오염물질 및 순도 등급' 규격의 이해

이제는 에너지로써 압축공기의 품질이 점점 더 엄격하게 요구되고 있는 것 같습니다.

KS B ISO 8573-1은 '압축공기-오염 물질 및 순도 등급' 규격입니다.

여기서 압축공기 오염물질을 3가지로 규정하고 있습니다.

즉 고체입자, 습도 및 액체 상태 물, 오일 등입니다.

A. 고체 입자 등급

B. 습도 등급

C. 오일 등급

* 설비 구현 관련 문의*

   비케이티코리아

   전화 : 031. 438. 0017

   팩스 : 0504. 022. 0017

   C.P : 010. 8667. 9501

#비케이티코리아 #BKT_KOREA #BEKO #유수분리기 #전자트랩 #BEKOMAT #OWAMAT #유량_노점측정 #압축공기설비_진단_분석

* 각 노줄당 Air Loss 표

* 설비 구현 관련 문의*

   비케이티코리아

   전화 : 031. 438. 0017

   팩스 : 0504. 022. 0017

   C.P : 010. 8667. 9501
